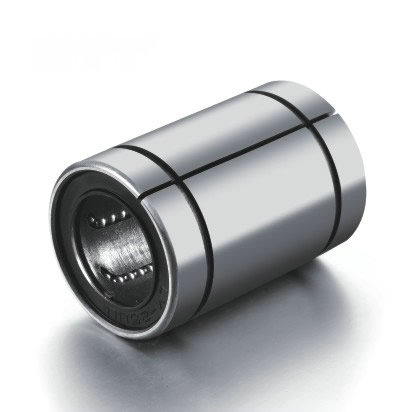

間隙調整型-亞洲標準
發布時間：2018/11/24
| 型號 | 球例數 | 重量 （g） | 主要尺寸 | 徑向 跳動 | 基本額定載荷 | |||||||||||
| 內徑 | 內徑 | 外徑 | 外徑 | 長度 | 長度 | 外止動槽 | 外止動槽 | 外止動槽 | W | h | (MAX.) | C(kgf) | Co(kgf) | |||
| dr | 公差 | D | 公差 | L | 公差 | B | 公差 | D1 | ||||||||
| LM6AJUU | 4 | 7.6 | 6 | 0 -0.009 | 12 | 0 -0.011 | 19 | 0 -0.20 | 13.5 | 0 -0.20 | 11.5 | 1.1 | 1 | 0.012 | 21 | 27 |
| LM8SAJUU | 4 | 10 | 8 | 0 -0.009 | 15 | 0 -0.011 | 17 | 0 -0.20 | 11.5 | 0 -0.20 | 14.3 | 1.1 | 1 | 0.012 | 18 | 23 |
| LM8AJUU | 4 | 14.7 | 8 | 0 -0.009 | 15 | 0 -0.011 | 24 | 0 -0.20 | 17.5 | 0 -0.20 | 14.3 | 1.1 | 1 | 0.012 | 27 | 41 |
| LM10AJUU | 4 | 29 | 10 | 0 -0.009 | 19 | 0 -0.013 | 29 | 0 -0.20 | 22 | 0 -0.20 | 18 | 1.3 | 1 | 0.012 | 38 | 56 |
| LM12AJUU | 4 | 31 | 12 | 0 -0.009 | 21 | 0 -0.013 | 30 | 0 -0.20 | 23 | 0 -0.20 | 20 | 1.3 | 1.5 | 0.012 | 42 | 61 |
| LM13AJUU | 4 | 42 | 13 | 0 -0.009 | 23 | 0 -0.013 | 32 | 0 -0.20 | 23 | 0 -0.20 | 22 | 1.3 | 1.5 | 0.012 | 52 | 79 |
| LM16AJUU | 5 | 68 | 16 | 0 -0.009 | 28 | 0 -0.013 | 37 | 0 -0.20 | 26.5 | 0 -0.20 | 27 | 1.6 | 1.5 | 0.012 | 79 | 120 |
| LM20AJUU | 5 | 85 | 20 | 0 -0.010 | 32 | 0 -0.016 | 42 | 0 -0.20 | 30.5 | 0 -0.20 | 30.5 | 1.6 | 1.5 | 0.015 | 88 | 140 |
| LM25AJUU | 6 | 216 | 25 | 0 -0.010 | 40 | 0 -0.016 | 59 | 0 -0.30 | 41 | 0 -0.30 | 38 | 1.85 | 2 | 0.015 | 100 | 160 |
| LM30AJUU | 6 | 245 | 30 | 0 -0.010 | 45 | 0 -0.016 | 64 | 0 -0.30 | 44.5 | 0 -0.30 | 43 | 1.85 | 2.5 | 0.015 | 160 | 220 |
| LM35AJUU | 6 | 384 | 35 | 0 -0.012 | 52 | 0 -0.019 | 70 | 0 -0.30 | 49.5 | 0 -0.30 | 49 | 2.1 | 2.5 | 0.02 | 170 | 320 |
| LM40AJUU | 6 | 579 | 40 | 0 -0.012 | 60 | 0 -0.019 | 80 | 0 -0.30 | 60.5 | 0 -0.30 | 57 | 2.1 | 3 | 0.02 | 220 | 410 |
| LM50AJUU | 6 | 1560 | 50 | 0 -0.012 | 80 | 0 -0.019 | 100 | 0 -0.30 | 74 | 0 -0.30 | 76.5 | 2.6 | 3 | 0.02 | 390 | 810 |
| LM60AJUU | 6 | 1820 | 60 | 0 -0.015 | 90 | 0 -0.022 | 110 | 0 -0.30 | 85 | 0 -0.30 | 86.5 | 3.15 | 3 | 0.025 | 480 | 1020 |
