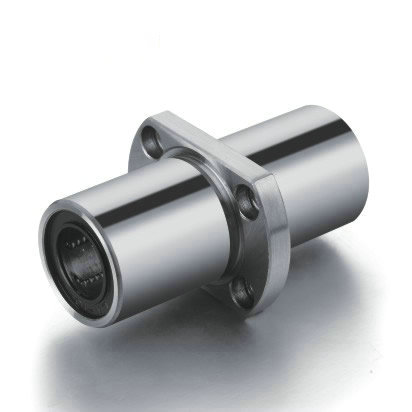

加長中間橢圓法蘭型  亞洲標準:

型號	球例數	重量 （g）	主要尺寸															法蘭 垂直度	徑向 跳動	基本額定載荷
			內徑	內徑	外徑	外徑	長度	長度	I	法蘭	法蘭	法蘭	法蘭	法蘭	聯接孔	聯接孔	聯接孔		(MAX.)	C(kgf)	Co(kgf)
			dr	公差	D	公差	L	公差		D1	W	H	A	F	d1	d2	h
LMHC6LUU	4	28	6	0 -0.010	12	0 -0.013	35	0 -0.30	15	28	18	5	20	-	3.5	6	3.1	0.015	0.015	33	54
LMHC8LUU	4	47	8	0 -0.010	15	0 -0.013	45	0 -0.30	20	32	21	5	24	-	3.5	6	3.1	0.015	0.015	44	80
LMHC10LUU	4	90	10	0 -0.010	19	0 -0.016	55	0 -0.30	24.5	40	25	6	29	-	4.5	7.5	4.1	0.015	0.015	60	112
LMHC12LUU	4	102	12	0 -0.010	21	0 -0.016	57	0 -0.30	25.5	42	27	6	32	-	4.5	7.5	4.1	0.015	0.015	83	160
LMHC13LUU	4	123	13	0 -0.010	23	0 -0.016	61	0 -0.30	27.5	43	29	6	33	-	4.5	7.5	4.1	0.015	0.015	83	160
LMHC16LUU	5	182	16	0 -0.010	28	0 -0.016	70	0 -0.30	32	48	34	6	31	22	4.5	7.5	4.1	0.015	0.015	126	240
LMHC20LUU	5	247	20	0 -0.012	32	0 -0.019	80	0 -0.30	36	54	38	8	36	24	5.5	9	5.1	0.02	0.02	143	280
LMHC25LUU	6	525	25	0 -0.012	40	0 -0.019	112	0 -0.40	52	62	46	8	40	32	5.5	9	5.1	0.02	0.02	159	320
LMHC30LUU	6	645	30	0 -0.012	45	0 -0.019	123	0 -0.40	56.5	74	51	10	49	35	6.6	11	6.1	0.02	0.02	254	560
LMHC35LUU	6	960	35	0 -0.015	52	0 -0.022	135	0 -0.40	62.5	82	60	10	55	38	6.6	11	6.1	0.025	0.025	270	640
LMHC40LUU	6	1410	40	0 -0.015	60	0 -0.022	151 (154)	0 -0.40	69 (70.5)	96	70	13	64	45	9	14	8.1	0.025	0.025	350	820
