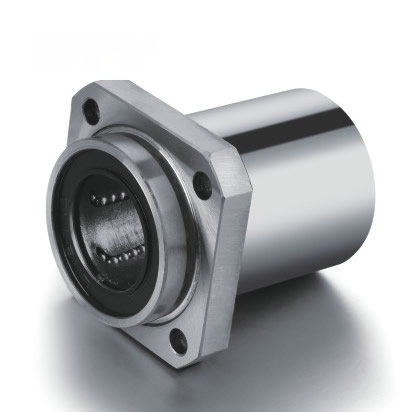

導向方法蘭型  亞洲標準

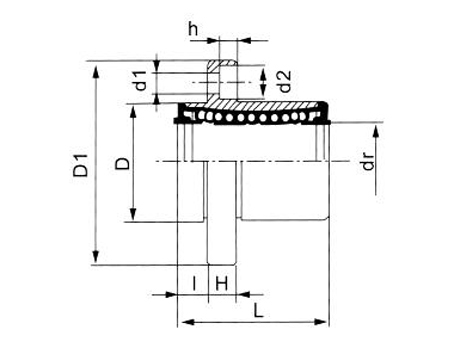

型號	球例數	重量 （g）	主要尺寸														法蘭 垂直度	徑向 跳動	基本額定載荷
			內徑	內徑	外徑	外徑	長度	長度	I	法蘭	法蘭	法蘭	法蘭	聯接孔	聯接孔	聯接孔		(MAX.)	C(kgf)	Co(kgf)
			dr	公差	D	公差	L	公差		D1	K	H	Φ	d1	d2	h
LMKP6UU	4	18	6	0 -0.009	12	0 -0.013	19	0 -0.30	5	28	22	5	20	3.5	6	3.1	0.012	0.012	21	27
LMKP8UU	4	29	8	0 -0.009	15	0 -0.013	24	0 -0.30	5	32	25	5	24	3.5	6	3.1	0.012	0.012	28	40
LMKP10UU	4	52	10	0 -0.009	19	0 -0.016	29	0 -0.30	6	40	30	6	29	4.5	7.5	4.1	0.012	0.012	38	56
LMKP12UU	4	57	12	0 -0.009	21	0 -0.016	30	0 -0.20	6	42	32	6	32	4.5	7.5	4.1	0.012	0.012	52	80
LMKP13UU	4	72	13	0 -0.009	23	0 -0.016	32	0 -0.20	6	43	34	6	33	4.5	7.5	4.1	0.012	0.012	52	80
LMKP16UU	5	104	16	0 -0.009	28	0 -0.016	37	0 -0.20	6	48	37	6	38	4.5	7.5	4.1	0.012	0.012	79	120
LMKP20UU	5	145	20	0 -0.010	32	0 -0.019	42	0 -0.20	8	54	42	8	43	5.5	9	5.1	0.015	0.015	90	140
LMKP25UU	6	300	25	0 -0.010	40	0 -0.019	59	0 -0.30	8	62	50	8	51	5.5	9	5.1	0.015	0.015	100	160
LMKP30UU	6	375	30	0 -0.010	45	0 -0.019	64	0 -0.30	10	74	58	10	60	6.6	11	6.1	0.015	0.015	160	280
LMKP35UU	6	560	35	0 -0.012	52	0 -0.022	70	0 -0.30	10	82	64	10	67	6.6	11	6.1	0.02	0.02	170	320
LMKP40UU	6	880	40	0 -0.012	60	0 -0.022	80	0 -0.30	13	96	75	13	78	9	14	8.1	0.02	0.02	220	410
LMKP50UU	6	2000	50	0 -0.012	80	0 -0.022	100	0 -0.30	13	116	92	13	98	9	14	8.1	0.02	0.02	390	810
LMKP60UU	6	2560	60	0 -0.015	90	0 -0.025	110	0 -0.30	18	134	106	18	112	11	17.5	10.8	0.025	0.025	480	1020
